Category：Bag filter

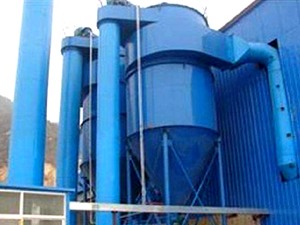

FGM氣箱脈衝袋式收塵器（plenum-pulse）係引進美國富樂公司的率除塵器。這種類型的除塵器，集分室反吹和噴吹脈：中等諸類收塵器的優點，客服了分室反吹時動能強度不夠、噴吹脈衝過濾清灰同時進行的缺點，因而使袋收塵器增加了使用適應性，提高了收塵效率，延長了濾袋使用壽命。在整條水泥生產線上，不僅可做破碎機、烘幹機、煤磨、篦式冷卻機、水泥磨機的收塵設備，其高濃度、率型可直接做為生料立式磨出口濃度（500g/Nm)氣體。
0-Spea選粉機出口濃度（1000g/Nm)氣體的收塵，且經收塵的氣體含塵濃度小於100g/NM,濾袋采用滌綸針刺氈濾料，使用壽命平均可達二年以上。目前，該設備已廣泛使用，不僅迅速在水泥廠選用，且已在鋼鐵、炭黑等行業推廣使用。
氣箱脈衝式收塵器分割成數個箱區，每箱有32、64、96、128等條袋子。並在每箱出口管道上有一個氣缸帶動的提升閥。當收塵器的阻力達到預選值（一般為1500pa),清灰控製器就發出信號。個箱室的提升閥就開始關閉以切斷過濾氣流。然後這個箱的電磁閥開啟（每箱一個，壓力不低於0.5MPa)壓縮空氣湧入已清除濾袋上的粉塵。當這個動作完成後（大約10-15秒時間），出口管上的提升閥就重新打開，使這個箱式重新進行過濾工作，並逐一按上述要求進行至全部清灰完畢。
氣箱脈衝袋式收塵器，是采用分箱室清灰的，清灰時，逐箱隔離、輪換進行，避免了噴吹式脈衝袋式收塵器的二次飛揚問題。同時又保證了壓縮空氣清灰的效果，整個箱體設計利用了分室結構，灰鬥可延伸到進口總管下，是進入的含塵煙氣直接進入以擴大的灰鬥而達到預收塵的效果，且能去掉易出現阻塞的水平直管。所以，分室脈衝袋式收塵器不僅能處理一般濃度的含塵氣體且能處理達1000g/Nm濃度的含塵氣體。
該收塵器，由於是采用整箱大脈衝閥反吹噴射清灰，抽袋時，打開頂部蓋子，直接抽出濾袋即可，維護簡單、方變。
|
技術參數 |
FGM32-3 |
FGM32-4 |
FGM32-5 |
FGM32-6 |
FGM64-4 |
FGM64-5 |
FGM64-6 |
FGM64-7 |
FGM64-8 |
|
|
處理風量（m3/h） |
5700 |
7600 |
9600 |
11520 |
15360 |
19200 |
23040 |
26800 |
30700 |
|
|
過濾風速（m/min） |
1.0-2.0（根據不同的揚塵點選取不同的經過濾風速參見表1） |
|||||||||
|
總過濾麵積（m2） |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
496 |
|
|
經過濾麵積（m2） |
62 |
93 |
124 |
155 |
186 |
248 |
310 |
272 |
434 |
|
|
收塵器室數（個） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
|
濾袋總數（個） |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
|
|
收塵器阻力（Pa） |
1440-1740 |
|||||||||
|
進口氣體含塵濃度（g/m3） |
|
≤200 |
|
|
|
≤200 |
|
|
|
|
|
進口氣體含塵濃度（g/m3） |
＜0.1 |
|||||||||
|
收塵器氣承受負壓（Pa） |
6000 |
|||||||||
|
清灰壓縮空氣 |
壓力（Pa） |
（5-7）×105 |
||||||||
|
耗氣量（m3/min） |
0.2 |
0.21 |
0.3 |
0.35 |
0.5 |
0.5 |
0.8 |
1 |
1 |
|
|
脈衝閥（帶電磁閥） |
數量 （個） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
規格 |
|
2n |
||||||||
|
提升閥（帶氣缸） |
數量（個） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
規格 |
提升閥板直徑Ø460，氣缸直徑Ø63 |
提升閥板直徑Ø500，氣缸直徑Ø80 |
||||||||
|
剛性葉輪給料機 |
下料口300×300mm,高度450mm,轉速30.31r/min,減速電機功率1.1kw，產量24m3/h |
|||||||||
|
螺旋 |
規格 |
直徑Ø300，產量30m3/h(填充率ζ=0.7 |
||||||||
|
輸送機 |
減速電機 |
型號：XWD2.2-5-1/43,功率2.2kw |
||||||||
|
空氣輸送斜槽 |
如進口氣體含塵濃度大於700g/m3標，排灰裝置應選用較大規格的螺旋輸送機或空氣斜槽 |
|||||||||
|
清灰程序控製器 |
輸送電壓為220v,控製器由製造廠配套供應，詳細資料看控製器說明書 |
|||||||||
|
清灰程序控製器 |
直徑長度Φ130×2450mm,滌綸針刺氈重量500g/m2使用溫度80℃ |
|||||||||
|
保溫層麵積 |
26.5 |
24 |
41 |
48.5 |
70 |
94 |
118 |
142 |
162 |
|
|
設備總重（約值、不包括保溫層）（kg） |
2400 |
3400 |
4400 |
5400 |
6900 |
8300 |
9700 |
11100 |
12500 |
|
|
外形尺寸 |
2015×1980 |
2015×2640 |
2015×3300 |
2015×3960 |
2115×5120 |
2115×6400 |
2115×7680 |
2115×8960 |
10240 |
|
2、表中耗氣量是指工廠集中供氣的情況，若設置單獨空壓機時，表中的耗氣量×1.3係數。
3、表中處理風量的毛過濾風速為1.2m/min時計算的出的，僅供用戶塵源點的含塵濃度小於30g/m3(標)和經過濾風速也不詳的情況下，直接按表中所標注的處理風量進行選型之用。
設備的數據可根據現場實際情況隨時改進，解釋權歸本公司所有。
